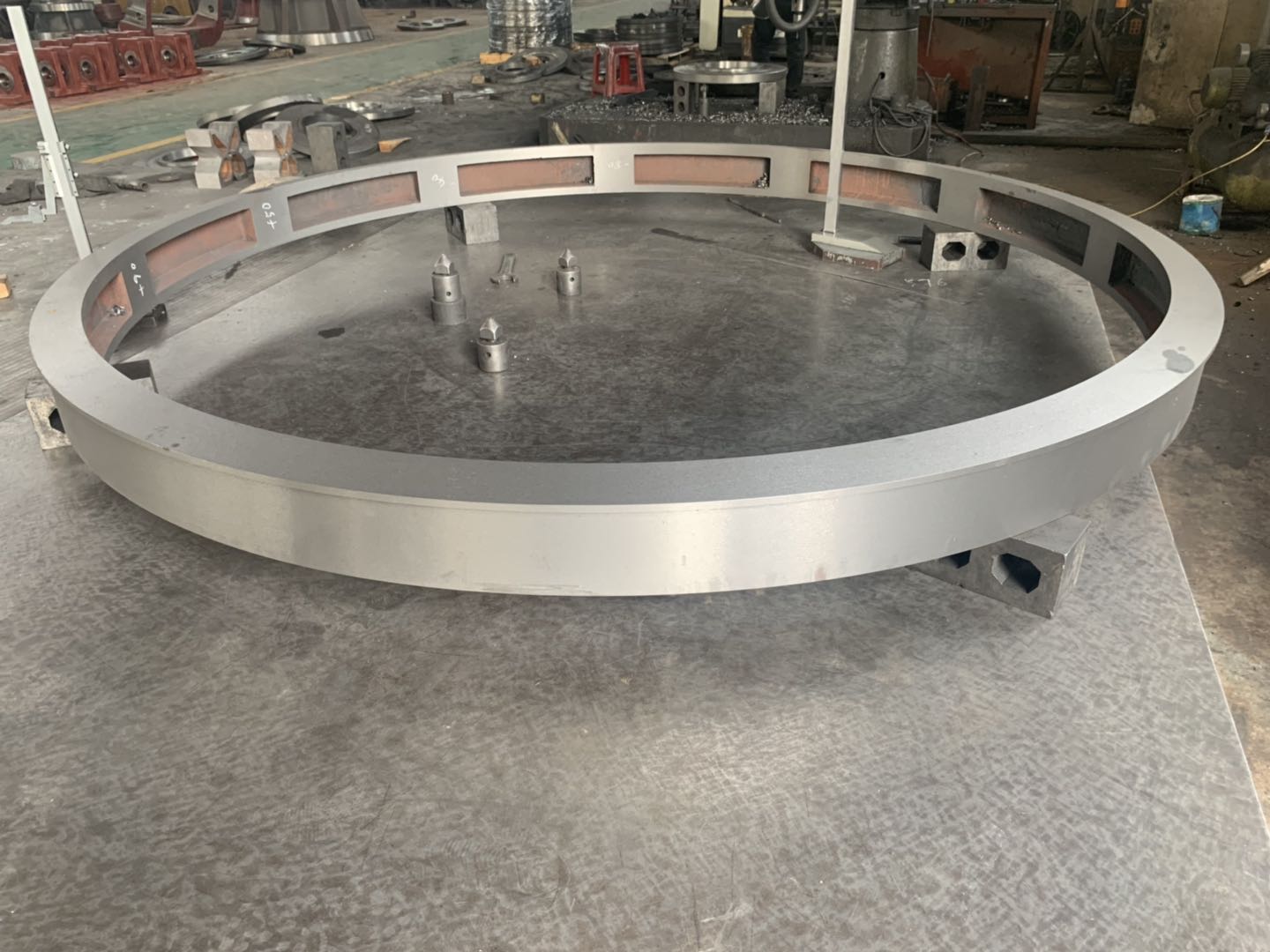

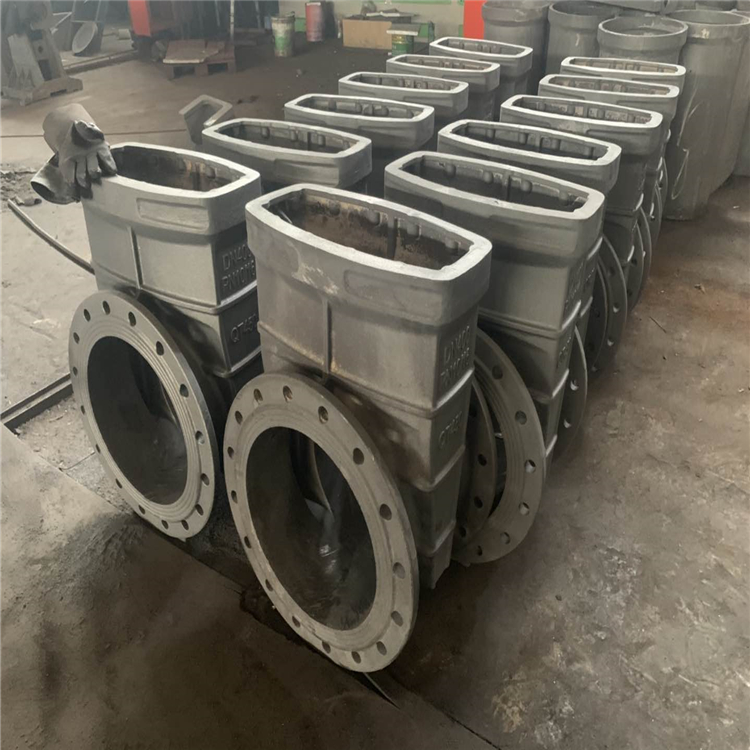

河北中科机床制造有限公司是球墨铸件,球墨铸铁,球铁铸件,球墨铸件的生产厂家，可生产小型球墨铸件，阀门铸件等，也可定做大型球墨铸件，单件可达16吨。球墨铸件结构与球墨铸件壁对球墨铸件寿命的影响

1）在满足球墨铸件结构强度的条件下，压铸模宜采用薄壁结构。这除了减轻铸件质量外，也减少了模具的热载荷。但铸件壁的厚度也满足金属液在型腔中流动和填充的需要。

2）铸件壁厚应昼均匀，避免产生热节，以减少局部热量集中而加速局部模具材料的热疲劳。

3）铸件的转角处应有适当的铸造圆角，以避免在模具相应部位形成棱角，使该处产生裂纹和塌陷，也有利于填充条件。

4）铸件上应尽量避免窄而深的凹穴，以免模具的相应部位出现窄而高的凸台，使散热条件恶化，并因受冲击而弯曲、断裂。

　球墨铸铁是一种具有优良机械性能的灰口铸铁，一般在浇注之前在铁液中加入少量球化剂和孕育剂，使铁水凝固后形成球状石墨。此种铸铁的强度和韧性比其他铸铁高，有时可代替铸钢和可锻铸铁，在机械制造工业中了广泛应用。

　　在生产制作球墨铸铁件的时候，对其内在质量和机械性能也提出了相应的要求，首先球墨铸铁件的毛坯的机械性能应符合GB/T9439《灰铸铁件》和GB/T1348 《球墨铸铁件》的相应要求。

　　其次，球墨铸铁件经加工的相对运动配合表面不得有缩松、气孔、沙眼和裂纹等缺陷存在；且其非外露的其它加工面上允许有轻微的缩松和非聚集的缺陷孔眼，但其尺寸不大于4mm，不大于3mm且不大于壁厚的1/4，在100mm×100mm范围内不得多于2个，相互间距或距边缘不小于10mm，且一个表面不多于10个。

　　另外，球墨铸铁件要进行100%尺寸检验，外观检查，磁粉、超声波及射线透照等无损探伤检验，球墨铸铁件具有的内在质量。其实球墨铸铁件生产中的难点在于，铸件因断面厚大冷却缓慢，金属液体凝固时间长，铸件内部很容易产生缩松

　　所以在生产铁素体球墨铸铁时，为了获得较高的抗拉强度、屈服强度和延伸率，以往均要进行铁素体化热处理，热处理温度是根据铸态组织中是否存在游离渗碳体或珠光 体，而采用900-950℃的高温热处理。
