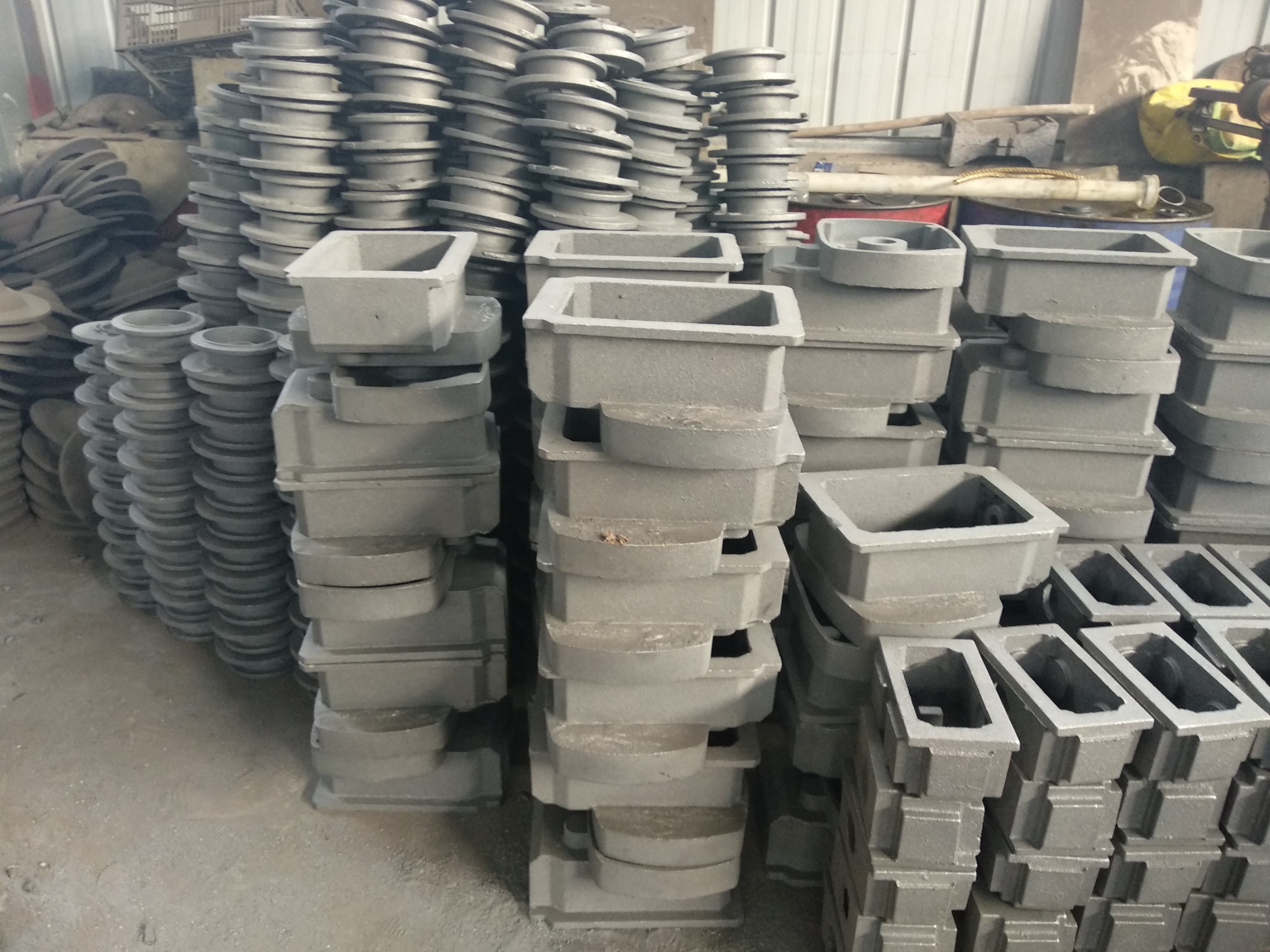

河北中科机床制造有限公司是灰铁铸件,灰铁铸造,灰铁铸造厂家,灰铁铸件厂家，我公司有树脂砂造型线2条，真空造型线2条，黏土砂流水线2条，可定做各类灰铁铸件，球铁铸件，小到几公斤的铸件，单件到几十吨的的铸件，均可定做生产。灰铁铸件基本特点是：黏土含量高，水分低，煤粉的加入量也较低。

灰铁铸件造型型砂的基本特点是：黏土含量高，水分低，煤粉的加入量也较低。因此，在配砂时应把握好以下几点。

①黏土含量和含泥量。黏土含量高的型砂，随比压升也提高，通常膨润土控制在7%～10%。型砂中黏土和死黏土之和相当于含泥量，含泥量一般控制在12%～16%。含泥量太高或太低均会影响型砂的各项性能指标。

②水分。消失模铸件制造型砂中的水分是决定黏土的塑性和黏结力的主要因素。水分太高时，易引起黏土黏结力恶化，型砂的流动性下降，得不到均匀的铸型密度。水分太低时，型砂不易混匀，型砂强度低，脆性大，起模性差，易使铸件产生粘砂缺陷。一般水分应控制在比湿压强度峰值时的水分高出10%～20%。

③原砂粒度。造型时砂型密度较高，浇注时膨胀大，因此原砂粒度不宜过分集中，原砂颗粒呈圆形或多角形，一般选择三筛砂或四筛砂。

增加灰铁铸件抗拉强度方法：1.可以在原材料中加入少量的碳，在灰铁铸件中的碳含量中，碳的含量多为2.6%～3.6%，硅的含量为1.2%～33.0%。在确定灰铁铸件壁厚的情况下，也应适量加入锰，锰含量应为.4%～

2.采用合金化方法提高灰铁铸件抗拉强度，加入适量的微量合金，铬、钼、锡等元素也可明显的提高灰铁铸件的抗拉强度， 并做好铁水的孕育处理。

　灰铸铁的碳含量接近共晶成分，熔点较低，流动性好，又由于其结晶时析出石墨，所以收缩率小，不易产生缩孔、缩松、开裂等缺陷。所以具有优良的铸造性能。

　灰铁铸造铸件与其他铸钢件一样，无论是质量还是性能都可能会受到多方面因素的影响而发生波动，这些因素除了一些技术参数之外，还包括了的电解间隙的变化。换句话说，要想获得的灰铁铸造铸件，合理的控制电解间隙的变化也是途径之一。分析证明，灰铁铸造铸件的质量受电解间隙变化的影响，而电解间隙变化又与它的长度和齿轮模数有关。通常情况下，山东灰铁铸造铸件的阴极长度越长，电解间隙变化越大，生产效率也会随之提高。所以在设计阴极时应综合考虑这两方面的因素，通过计算电解间隙变化量来确定合理的长度。

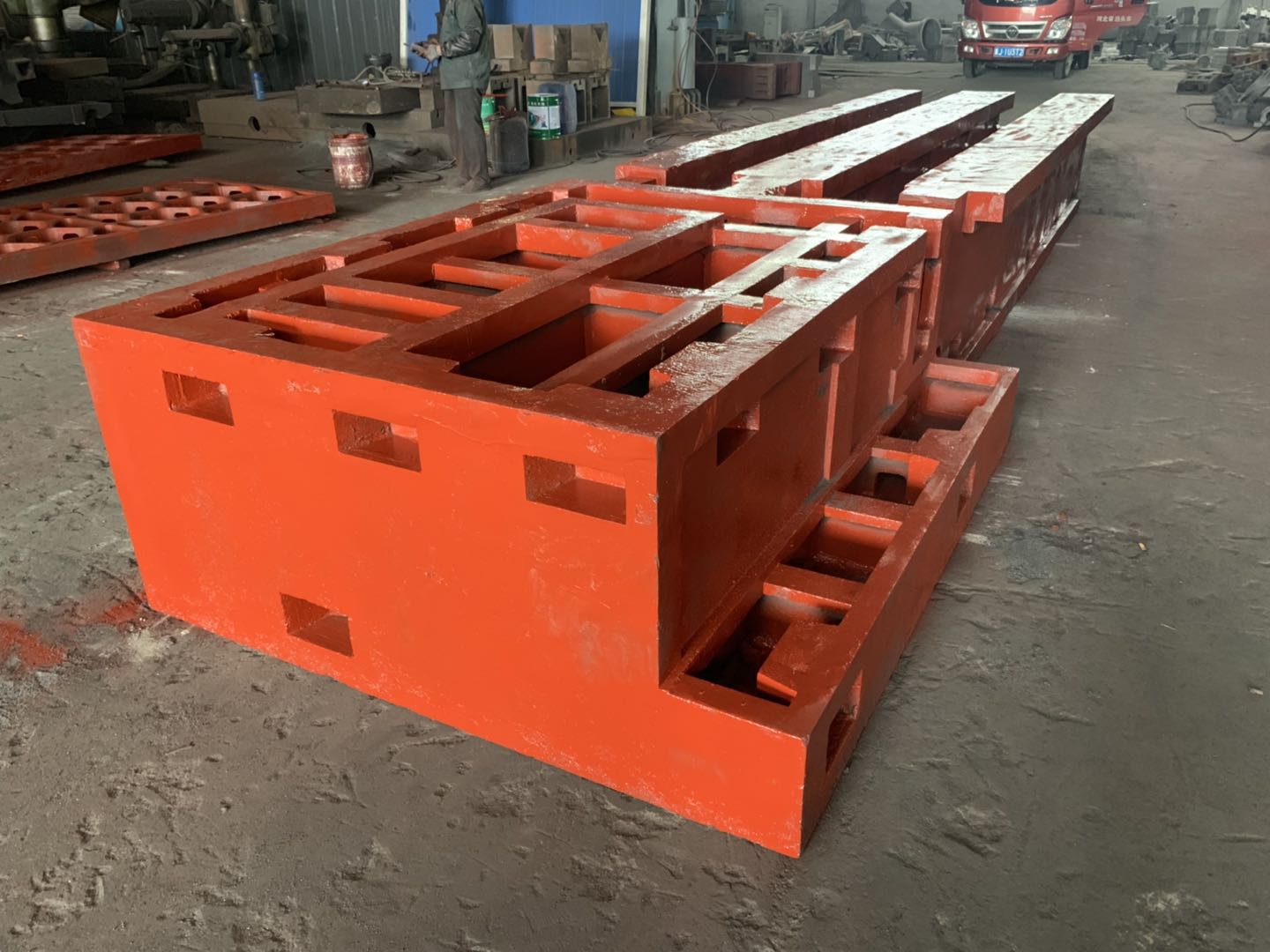

      灰铁铸造的石墨形态呈片状。由于片状石墨的存在，割裂了金属基体组织，减少了承载的面积，因此灰铁铸造综合力学性能较低，但减振性、、铸造性及切削加工性较好，灰铁铸造主要用于制造承受压力的床身、箱体、机座、导轨等零件。灰铁铸造牌号的表示方法为“HT”加数字，其中“HT”是灰铁两字汉语拼音的一个字母，数字表示抗拉强度。
